高温蒸煮袋的生产工艺及注意事项

从20世纪80年代后期，我国软包装开始起步，到今天为止软包装行业已经在祖国各地遍地开花，特别是在长三角、珠三角及环渤海地区更是蓬勃发展。高温蒸煮 包装袋随着软包装行业的发展也逐步起步，至今已形成了相当的生产规模，在我国各地大、中、小的超市中到处都可以看到包装豆制品、包装鸡、鸭、鱼、肉的透明 或带铝箔的不透明高温蒸煮包装。虽然高温蒸煮包装的生产厂家很多，但是厂家在生产过程中经常出现这样那样的质量问题。下面就高温蒸煮包装的生产工艺及注意 事项谈一点粗浅的看法，供参考。

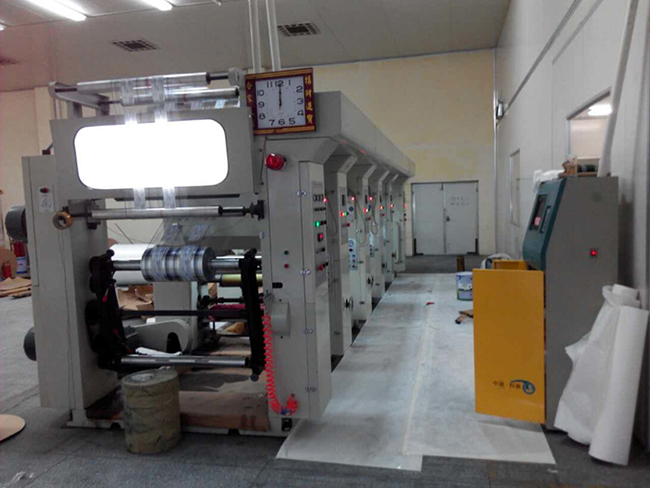

一、高温蒸煮袋的结构及其物理机械性能

二、按GB／T1004－1998 之规定，产品结构分三类

实际上厂家在生产过程中产品的某些指标远高于国家标准（如剥离力）高温蒸煮袋原材料的选择：要生产出合格的耐高温蒸煮袋，首先要选择合格的原材料。

1.BOPET 薄膜，也称双向拉伸聚酯，该薄膜刚性大，机械强度大，有较好的阻湿、阻气性，是较好的蒸煮袋的表层材料。厚度一般是12μm。其表面进行电晕处理，表面张力在52 达因以上。

2.BOPA 薄膜：也称双向拉伸尼龙薄膜。尼龙有共聚尼龙和均聚尼龙，共聚比均聚的尼龙有更好的柔软性。该薄膜机械强度大，有较好的阻气性、阻油性，有很好的耐穿刺 性，有较强的亲水性。常用的尼龙薄膜厚度15μm，经过电晕处理的表面，润湿张力在52 达因以上，常用在复合膜的表层和中间层，用作中间层时，******用两面处理的。打开包装后的尼龙膜应一次用完，用受潮的BOPA 膜会影响最终的产品质量。

3.CPP薄膜：也称流延聚丙烯薄膜。聚丙烯也有共聚和均聚之分，用于高温蒸 煮袋的CPP薄膜应该用共聚丙烯生产（均聚丙烯热封性很差）。目前，有许多厂家采用共挤出设备生产CPP薄膜，将均聚丙烯放在中间层作为芯层也是可以的， 但芯层不能太厚，否则会影响CUP 薄膜的物理性能。CUP薄膜用于135℃蒸煮袋作热封层时，CUP薄膜的料******选用嵌段共聚聚丙烯，厚度一般是60μm──80μm。其表面进行电晕处 理，表面张力在40达因以上。

4.铝箔：是用AOO铝锭经多次压延而成的，其厚度一般是6.5μm－9.0μm。其表面要求清洁，无油污。铝箔用作中间层，起阻隔和避光作用。

5.油墨：用于蒸煮袋的油墨是里印的又是耐高温的油墨。一般多是聚氨酯双组分油墨。

6.粘合剂：一般多采用聚氨酯双组分耐高温蒸煮胶，根据高温蒸煮的不同要求可 选择耐温不同的蒸煮胶（有121℃、125℃、135℃等）。固含量有50%、60%、66%等。******选择高固含量的胶，一方面可以高工作浓度使用，有利 于降低生产成本；另一方面涂布量有可靠的保证。

7.溶剂：用于干式复合的溶剂都是醋酸乙酯，水分含量要小于300ppm，不得含有醇、胺等。在复合用基材方面，为了增加阻隔性能，也有选用新型的涂有氧化硅或氧化铝的基材。但国内比较少用。
